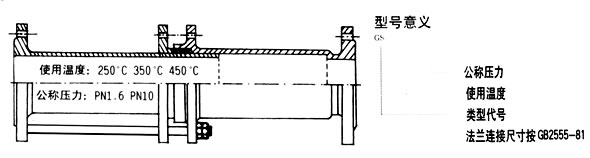

名稱：CS型熱力管道伸縮器
型 號：CS型
CS熱力伸縮器使用說明：
伸縮器安裝時要調整好產品兩端或法蘭的安裝長度，對角均勻擰緊壓蓋螺母，再調整好限位螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，確保管道的安全運行。
CS型熱力管道伸縮器特點
管道伸縮器的鏈接主要有法蘭連接、焊接兩種，直埋式伸縮器（非地溝、設井安裝時）一般采用焊接。管道伸縮器具有良好的綜合性能，所以它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程 .
熱力管道伸縮器安裝注意事項：
1、熱力管道伸縮器安裝前松開壓盤螺栓，將伸縮器拉長至安裝長度（見下表），然后對角法擰緊螺栓，切勿壓偏。
2、熱力伸縮器應安裝在管道的直線段上兩個固定支架之間，為保證熱力伸縮器正常伸縮并防止拉脫，應設有導向支架及檔件。
詳細介紹
 |
| |
| 公稱通徑DN | 伸縮量 | 最小長度Lmin | 最大長度Lmax | 安裝長度L |
| 40 | 250 | 400 | 650 | 525 |
| 50 | 250 | 400 | 650 | 525 |
| 65 | 250 | 420 | 670 | 545 |
| 80 | 250 | 420 | 670 | 545 |
| 100 | 250 | 435 | 685 | 560 |
| 125 | 250 | 435 | 685 | 560 |
| 150 | 250 | 435 | 685 | 560 |
| 200 | 260 | 460 | 720 | 590 |
| 250 | 260 | 460 | 720 | 590 |
| 300 | 270 | 490 | 760 | 625 |
| 350 | 270 | 490 | 760 | 625 |
| 400 | 280 | 520 | 800 | 660 |
| 450 | 280 | 520 | 800 | 660 |
| 500 | 300 | 550 | 850 | 700 |
| 600 | 310 | 570 | 880 | 725 |
| 700 | 320 | 605 | 925 | 765 |
| 900 | 330 | 640 | 970 | 805 |
| 1000 | 350 | 700 | 1050 | 875 |
| 1200 | 360 | 740 | 1100 | 920 |
| 1400 | 370 | 780 | 1150 | 965 |
| 1600 | 380 | 820 | 1200 | 1010 |
